Сверхнадежный и безопасный терминал данных/речи для КВ/УКВ трансиверов

Скачать RI-5000-руководство пользователя (297 KB)

Подключение к аналоговым и цифровым трансиверам любого типа

• Обеспечивает надежную связь в самых жестких условиях прохождения сигнала в радиоканале – сильных шумах и помехах от местных станций, высоком уровне затухания и многолучевого-скачкового распространения  сигнала. В основе устройства лежит обработка шумоподобного сигнала широкого спектра (Spread Spectrum) и алгоритм прямого исправления ошибок
• Встроенный модуль шифрования данных речи на технологии криптографии с открытым ключом
• Сохраняет отличное качество речи при использовании алгоритма низкоскоростном сжатии  голосового сигнала (VLBRVC)

Подключение аналоговых трансиверов ICOM серии IC-706 и IC-7000

• Дополняет обычный трансивер средствами радиоэлектронной защиты с улучшенной системой управления ППРЧ

КВ/УКВ терминал данных/речи для аналогового трансивера

Для обеспечения надежной связи разработано и внедрено множество различных технологий, однако, области обеспечения надежной связи в КВ каналах существует еще множество проблем.

Терминал RI-5000 может быть подключен к аналоговому или цифровому  трансиверу любого типа и дополнить коммуникационную систему уникальным алгоритмом прямого исправления ошибок, обработкой сигнала широкого спектра, мощной  функцией синхронизации и современной технологией  VLBRVC. Использование терминала  RI-5000 гарантирует безошибочную связь в режиме реального времени в любом КВ радиоканале, даже с высоким уровнем шумов, затуханием и многолучевым-скачковым прохождением сигнала, а также при работе средств радиоэлектронной борьбы противника.

Функция управления ППРЧ позволяет превратить серию аналоговых трансиверов ICOM IC-706 или IC-7000 в надежную коммуникационную систему со средствами радиоэлектронной защиты. При этом, работа функции может быть сконфигурирована под конкретные задачи пользователя.

Встроенный модуль безопасности связи (COMSEC), который может быть  при необходимости изменен пользователем, обеспечивает самый высокий уровень безопасности шифрования передаваемых  данных/речи.

Терминал легко и просто подключается к любым существующим аналоговым или цифровым трансиверам через микрофонный разъем и обеспечивает надежную связь в КВ диапазоне и превосходную ее защиту как военным, так и правительственным организациям.

Устойчивость к помехам средств радиоэлектронной борьбы

Встроенный уникальный алгоритм прямого исправления ошибок (FEC2) позволяет восстанавливать 100% данных при объеме ошибочных посылок до 75%, даже при наличии в рабочем канале высокого уровня шума, затухания и многопутевого распространения  сигнала и генерации помех противником в широком спектре рабочих частот с временным фактором достигающим 90%.

Улучшенная технология обработки сигнала широкого спектра (SST) обеспечивает приемлемое качество сигнала  при уровне шумов (Gauss Noise) в канале до –16 dB, а тональных телеграфных помех до –5 dB.

Изменение характеристик в зависимости от качества канала связи и соотношения сигнал/шум

Скорость передачи данных (бит/с)	Тип канала	Много лучевое прохождение сигнала (мс)	Затухание сигнала (Гц)	Сигнал- шум (dB)	Скорость обнаружения ошибок (BER)
75	AWGN	-	-	-9	1.00E-04
75	Хороший CCIR	0.5	0.1	-7	1.00E-04
75	Умеренный CCIR	1.0	0.5	-4	1.00E-04
75	Плохой CCIR	2.0	1.0	1	1.00E-04
75		10	2	-3	1.00E-04
75		10	20	-3	1.00E-04
75		10	50	-1	1.00E-04

Минимальное значение “сигнал-шум” для успешного ARQ

Тип канала	Соотношение “сигнал-шум” (dB)	Примечание
AWGN	-16
Хороший CCIR	-16
Умеренный CCIR	-16
Плохой CCIR	-12
Фазовые искажения CCIR	-9

Низкоскоростная речевая компрессия (VLBRVC)

Современная технология оцифровки речи VLBRVC обеспечивает самое лучшее качество сигнала, по отношению к другим алгоритмам сжатия сигнала. В комплекте с мощным алгоритмом прямого исправления ошибок, вокодер терминала RI-5000 обеспечивает шифрование речи при потоке сигналов 2400/1200/600 бит/с.

Мощные криптографические ресурсы

Терминал RI-5000 снабжен встроенным модулем COMSEC, который использует 128/192/256 разрядный алгоритм RIJNDAEL (OFB) для шифрования потока. Передача ключа шифрования может быть заменена в любой момент на безопасную аутентификацию и протокол согласования ключа, которые базируются на криптосистеме эллиптических кривых, на данный момент являющейся самой устойчивой системой криптографии с открытым ключом. Поскольку источники программы поставляются в комплекте, пользователь может при необходимости изменить алгоритм шифрования в любой момент времени.

Средства радиоэлектронной защиты связи

Дополнительные возможности

Передача сообщений

Используя ЖК-дисплей и кнопочную панель терминала RI-5000, пользователь может  редактировать, принимать/отправлять  и просматривать текстовые сообщения.

Передача данных

Терминал может быть подключен к персональному компьютеру через порт RS-232c для приема/передачи файлов, изображений и видео. Программное обеспечение для передачи данных поставляется в комплекте (SHIELD 5.0).

Автоматический ответ

Терминал RI-5000 автоматически распознает входящий сигнал и активизирует соответствующий режим (данные/речь)

Модификация трансивера не потребуется

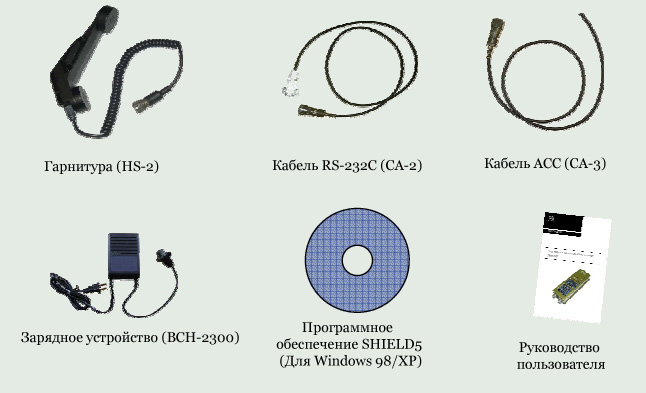

Все что вам нужно это подключить RI-5000 с помощью прилагающихся кабелей к микрофонному разъему и разъему громкоговорителя трансивера. Нет необходимости выполнять какие-либо модификации имеющегося оборудования или производить его настройку.

Подавление шума

Функция автоматического речевого фильтра позволяет четко выделить голосовую часть сигнала и удалить или минимизировать внешние шумы.

Техническая спецификация

Шифрование в режиме реального времени	Rijndael OFB
Полоса пропускания	300 Гц ~ 3000 Гц
Длина ключа	128/192/256 бит
Выбор ключа	на основе эллиптических кривых 160/320 бит
Хранение TEK	8
Голосовая скорость	2400/1200/600 бит/с
Модуляция	Кодированная PSK (последовательный тон), MSK
Скорость передачи данных	75 ~ 2400 бод в КВ диапазоне
Режим данных	Симплексный: FEC2 Полудуплексный: FEC2-ARQ
Дисплей	Жидкокристаллический с самоподсветкой 132х64 точки
Последовательный порт	RS-232C
Разъем ACC	Входной уровень: 1000mV p-p Выходной уровень: 1000mV p-p Входной импеданс: 10 кОм Выходной импеданс: 4.7 кОм
Питающее напряжение	DC7.4V ±13%
Потребляемая мощность	1Вт
Блок аккумуляторов	7.4V/1200mAч
Габариты	208 х 68 х 32 мм
Вес	475 г
Диапазон рабочих температур	-40oС до +70oС
Прочие условия	погружение до 3 метров в воду, устойчив к вибрации, ударам, пылепроникновению, осадкам и кристаллизации соли
